OpenCV-py学习笔记（三）—— 图像处理（上）

Posted by 刘知安 on 2019-10-26
文章目录
  1. 改变颜色空间
    1. 1. 转换颜色空间 cv2.cvtColor()
    2. 2. 物体跟踪 cv2.inRange()
  2. 图像的阈值处理
    1. 1. 简单阈值处理 cv2.threshold()
    2. 2. 自适应阈值处理 cv2.adaptiveThreshold()
  3. 平滑处理
    1. 1. 添加椒盐噪音
    2. 2. 去噪
  4. 形态转变
    1. 1. 腐蚀操作
    2. 2.扩张操作
    3. 3. 腐蚀+扩张（opening操作）
    4. 4. 扩张+腐蚀（closing操作）
    5. 5. 梯度运算
    6. 6. OpenCV内置函数生成structuring element

@[TOC]

改变颜色空间

1. 转换颜色空间 cv2.cvtColor()

OpenCV中提供了100多种颜色空间，其实我们常用的也就那么三个，RGB、HSV、灰度图，HSV其实是一个用来描述颜色的很好的颜色空间，具体的原理请百度，转换颜色空间的方法就是cv2.cvtColor()，代码如下：

1
2
3
4
5
6
# 所有的颜色空间
# color_space = [i for i in dir(cv2) if i.startswith("COLOR_")]
# print(color_space)

img = cv2.imread("bear.jpg")
img_hsv = cv2.cvtColor(img, cv2.COLOR_RGB2HSV)

2. 物体跟踪 cv2.inRange()

OpenCV官方教程中提供了以下的例子，用来在视频中实时地追踪指定颜色的物体（代码里是蓝色），方法就是上面讲到的HSV颜色空间，首先你需要找到你要追踪的颜色的下界和上界，然后利用cv2.inRange()方法得到一张mask图片，再用mask和每一帧进行按位与操作即可，代码如下：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
def object_tracking():
	"""
		跟踪视频中的蓝色物体（其他颜色均可）
	:return:
	"""

	cap = cv2.VideoCapture(0)
	while True:
		# get each frame
		ret, frame = cap.read()
		if not ret:
			break
		if ret:
			# convert each BGR frame to HSV
			hsv = cv2.cvtColor(frame, cv2.COLOR_RGB2HSV)

			# define range of blue color in HSV
			lower_blue = np.array([110, 50, 50])
			upper_blue = np.array([130, 255, 255])

			# generate a mask img w.r.t the color defined above
			# hence, we only get some blue colors
			mask = cv2.inRange(hsv, lower_blue, upper_blue)

			res = cv2.bitwise_and(frame, frame, mask=mask)

			cv2.imshow('frame', frame)
			cv2.imshow('mask', mask)
			cv2.imshow('res', res)
			k = cv2.waitKey(5) & 0xFF
			if k == 27:
				break

	cv2.destroyAllWindows()

效果如下：
在这里插入图片描述
当然，你也可以换一个颜色，==需要注意的是，OpenCV中HSV空间三个量依次对应的范围是0-179,0-255，0-255，如果用其他工具转换时需要变换到该范围下对应的值==，也可以通过下列的示例代码进行转换：

1
2
3
4
green = np.uint8([[[0,255,0 ]]])
hsv_green = cv2.cvtColor(green,cv2.COLOR_BGR2HSV)
print(hsv_green)
[[[ 60 255 255]]]

图像的阈值处理

1. 简单阈值处理 cv2.threshold()

所谓阈值处理，就是给定一个阈值，当像素值比指定阈值大或小时做相关的操作。==这个字念yu，不是fa==，方法签名为:cv2.threshold(src,thresh,maxval,type,dst=None),需要将的是OpenCV中提供的几种type：

  • cv2.THRESH_BINARY：若像素值大于阈值，则置为maxval；否则置0
  • cv2.THRESH_BINARY_INV：THRESH_BINARY的反转
  • cv2.THRESH_TRUNC：若像素值大于阈值，则置为阈值；否则不变
  • cv2.THRESH_TOZERO：小于阈值的部分置为0；其他不变
  • cv2.THRESH_TOZERO_INV：THRESH_TOZERO的反转

示例代码如下:

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
def thresh_ops():
	img = cv2.cvtColor(cv2.imread("bear.jpg"), cv2.COLOR_BGR2GRAY)
	_, thresh1 = cv2.threshold(img, 127, 255, type=cv2.THRESH_BINARY)
	_, thresh2 = cv2.threshold(img, 127, 255, type=cv2.THRESH_BINARY_INV)
	_, thresh3 = cv2.threshold(img, 127, 255, type=cv2.THRESH_TRUNC)
	_, thresh4 = cv2.threshold(img, 127, 255, type=cv2.THRESH_TOZERO)
	_, thresh5 = cv2.threshold(img, 127, 255, type=cv2.THRESH_TOZERO_INV)

	titles = ['Original Image', 'BINARY', 'BINARY_INV', 'TRUNC', 'TOZERO', 'TOZERO_INV']
	images = [img, thresh1, thresh2, thresh3, thresh4, thresh5]

	for i in range(6):
		plt.subplot(2, 3, i + 1), plt.imshow(images[i], 'gray')
		plt.title(titles[i])
		plt.xticks([]), plt.yticks([])

	plt.show()

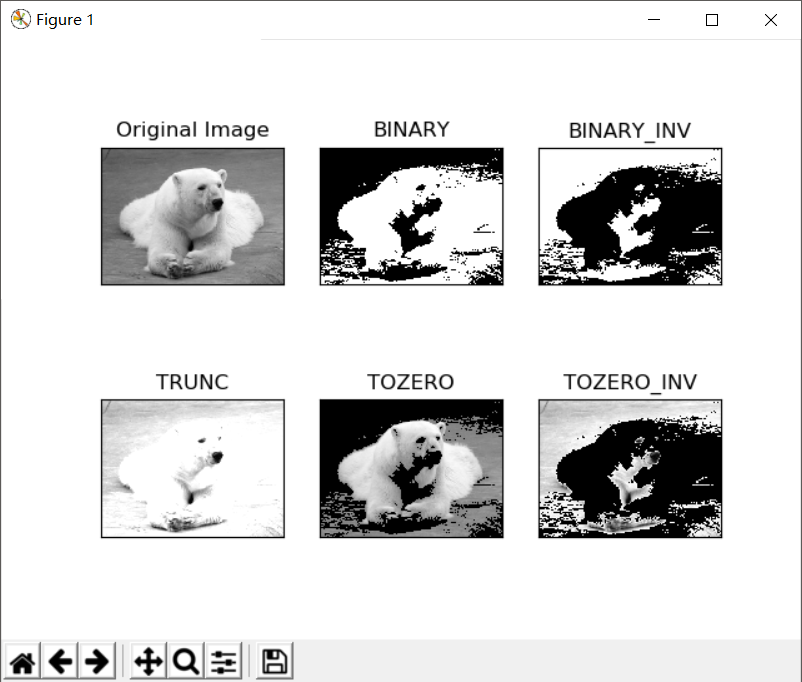

效果如下：
在这里插入图片描述
遇到的问题

  • mat is not a numerical tuple
    出现这个问题的原因是 cv2.threshold()返回2个参数，我开始想当然的认为只返回一个，于是最开始直接用cv2.imshow(“winName”,thresh1)的时候就报错了。添加一个占位返回参数即可。

2. 自适应阈值处理 cv2.adaptiveThreshold()

自适应阈值处理和简单处理略有不同，该方法会在一定的区域内（比如5*5）进行一次阈值计算，计算的方法可以是直接求均值、weighted mean，然后再根据该阈值在指定的区域内进行简答阈值化操作。方法签名为:cv2.adaptiveThreshold(src, maxValue, adaptiveMethod, thresholdType, blockSize, C, dst=None)。

  • Adaptive Method ：处理方法
  1. cv2.ADAPTIVE_THRESH_MEAN_C : 阈值为邻域内像素的均值
  2. cv2.ADAPTIVE_THRESH_GAUSSIAN_C : 阈值为邻域内像素的权重均值，权重是一个高斯窗口
  • Block Size ：邻域大小
  • C - 计算阈值后固定减去的值

代码如下：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
def adaptive_thresh_ops():
	img = cv2.cvtColor(cv2.imread("bear.jpg"), cv2.COLOR_BGR2GRAY)
	ret, th1 = cv2.threshold(img, 127, 255, cv2.THRESH_BINARY)
	th2 = cv2.adaptiveThreshold(img, 255, cv2.ADAPTIVE_THRESH_MEAN_C, \
								cv2.THRESH_BINARY, 11, 2)
	th3 = cv2.adaptiveThreshold(img, 255, cv2.ADAPTIVE_THRESH_GAUSSIAN_C, \
								cv2.THRESH_BINARY, 11, 2)

	titles = ['Original Image', 'Global Thresholding (v = 127)',
			  'Adaptive Mean Thresholding', 'Adaptive Gaussian Thresholding']
	images = [img, th1, th2, th3]

	for i in range(4):
		plt.subplot(2, 2, i + 1), plt.imshow(images[i], 'gray')
		plt.title(titles[i])
		plt.xticks([]), plt.yticks([])
	plt.show()

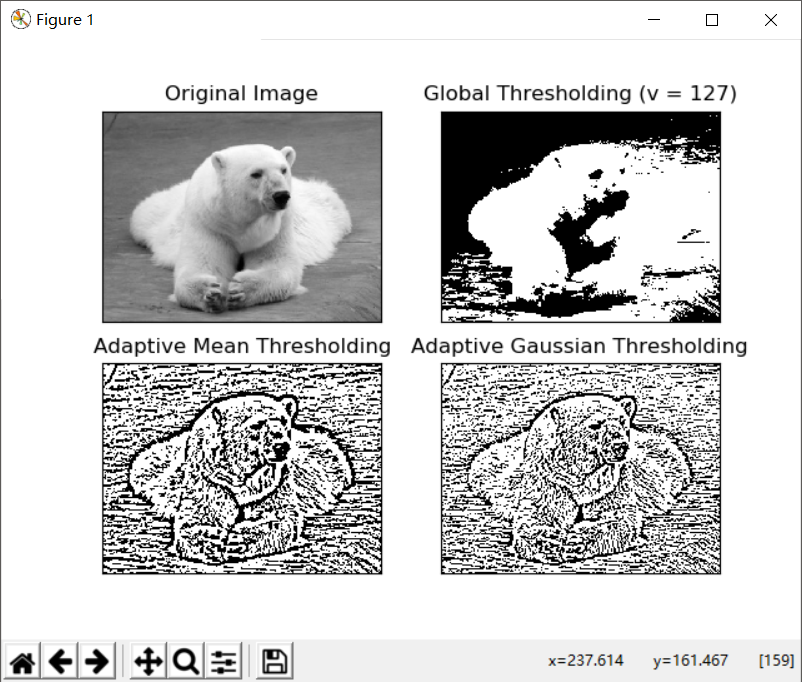

效果如下:

在这里插入图片描述

平滑处理

1. 添加椒盐噪音

椒盐噪声也称为脉冲噪声，是图像中经常见到的一种噪声，它是一种随机出现的白点或者黑点，可能是亮的区域有黑色像素或是在暗的区域有白色像素。椒盐噪声的成因可能是影像讯号受到突如其来的强烈干扰而产生、模数转换器或位元传输错误等。例如失效的感应器导致像素值为最小值，饱和的感应器导致像素值为最大值。

说直白一点，就是会出现一些随机的黑白点，即所谓的salt&pepper noise。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
def add_salt_and_pepper_nosie(image, num):
	"""
		给图片添加椒盐噪音，num是噪声点的个数
	:param image:
	:param num:
	:return:
	"""
	img = copy.deepcopy(image)
	if len(img.shape) == 3:
		rows, cols = img.shape[:2]
	else:
		rows, cols = img.shape

	# add pepper noise
	for n in range(num):
		i = random.randint(0, rows - 1)
		j = random.randint(0, cols - 1)

		if len(img.shape) == 3:
			img[i, j, :] = [255, 255, 255]
		else:
			img[i, j] = 255

	# add salt noise
	for n in range(num):
		i = random.randint(0, rows - 1)
		j = random.randint(0, cols - 1)

		if len(img.shape) == 3:
			img[i, j, :] = [0, 0, 0]
		else:
			img[i, j] = 0
	return img

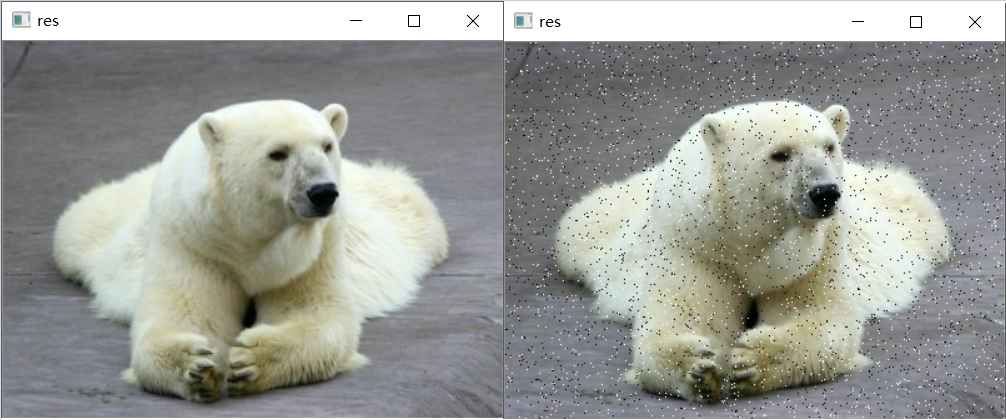

效果：
在这里插入图片描述

2. 去噪

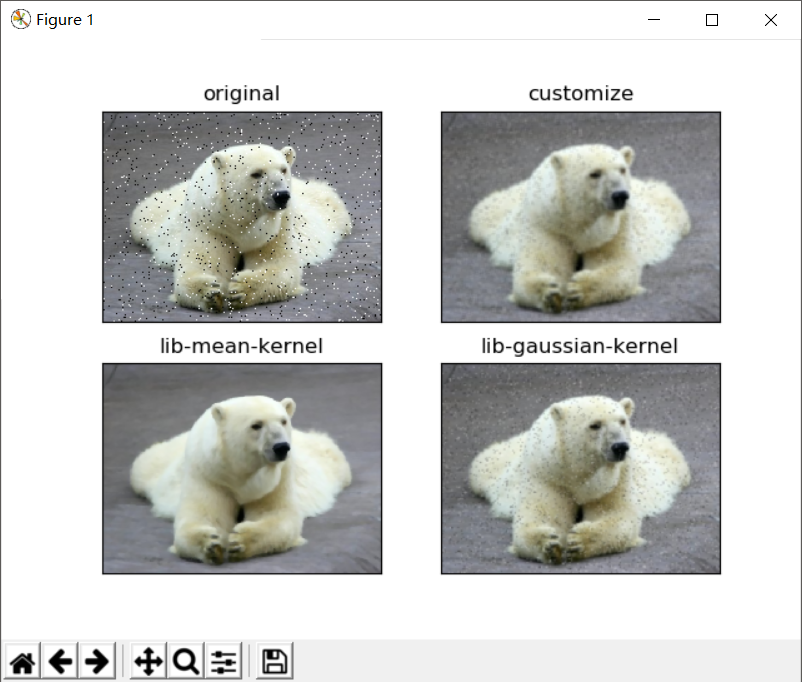

主要是用OpenCV提供的各种滤波器在图像上进行卷积运算，以下分别是一些常用滤波器对椒盐噪音图像滤波的效果：
在这里插入图片描述

代码：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
def smoothing_ops(img):
	"""自定义卷积"""
	avg_kernel = np.ones((5, 5), dtype=np.float32) / 25
	laplacian_kernel = np.array([[0, 1, 0], [1, -4, 1], [0, 1, 0]], dtype=np.float32)

	# 其中ddepth表示目标图像的所需深度，它包含有关图像中存储的数据类型的信息
	# 可以是unsigned char（CV_8U），signed char（CV_8S），unsigned short（CV_16U）等等...
	# 当ddepth = -1时，表示输出图像与原图像有相同的深度。
	dst1 = cv2.filter2D(img, -1, avg_kernel)

	"""使用OpenCV封装的blur库函数"""
	# dst2 = cv2.blur(img, (5, 5))
	dst2 = cv2.medianBlur(img, 5)
	dst3 = cv2.GaussianBlur(img, (5, 5), 0)

	plt.subplot(221), plt.imshow(img[:, :, ::-1]), plt.title('original')
	plt.xticks([]), plt.yticks([])
	plt.subplot(222), plt.imshow(dst1[:, :, ::-1]), plt.title('customize')
	plt.xticks([]), plt.yticks([])
	plt.subplot(223), plt.imshow(dst2[:, :, ::-1]), plt.title('lib-mean-kernel')
	plt.xticks([]), plt.yticks([])
	plt.subplot(224), plt.imshow(dst3[:, :, ::-1]), plt.title('lib-gaussian-kernel')
	plt.xticks([]), plt.yticks([])
	plt.show()

形态转变

形态转变一般用在二值图上，需要两个输入，①待处理的图像 ②处理图片的kernel （在OpenCV中被称为 structuring element ）

1. 腐蚀操作

腐蚀操作的原理如下：

有一个slide window（类似卷积核的概念）在原图像上进行滑动，如果该滑动窗口中所有的像素值都为1，则生成的图像在此处的像素点为1；否则为0。更清楚的英文解释如下：

The kernel slides through the image (as in 2D convolution). A pixel in the original image (either 1 or 0) will be considered 1 only if all the pixels under the kernel is 1, otherwise it is eroded (made to zero).

2.扩张操作

扩张操作则和腐蚀操作相反，在腐蚀中，必须所有在滑动窗口在像素全为1才为1，而在扩张中，则是至少有一个像素在滑动窗口中是1.

It is just opposite of erosion. Here, a pixel element is ‘1’ if atleast one pixel under the kernel is ‘1’. So it increases the white region in the image or size of foreground object increases.

在二值图中，我们假定前景全为白色（取值为1），一种直观的理解是，腐蚀操作相当于把白色的像素减少了，一定程度上达到了去噪的效果；扩张操作则是增加了白色的像素，相当于恢复了边缘像素的信息。

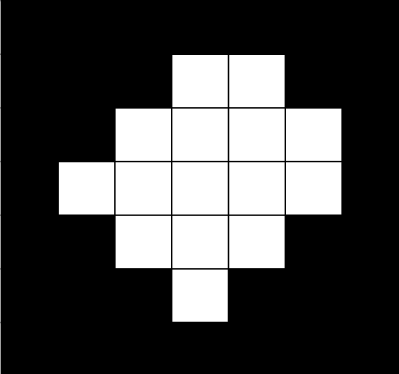

试想，如果在图片的某些区域内有一些白色的噪点，通过腐蚀操作就可以消除他们，可腐蚀操作又可能把边缘的一些白色像素抹去，请看下面这张图，像这些边界上的白色像素就会被腐蚀掉。
在这里插入图片描述

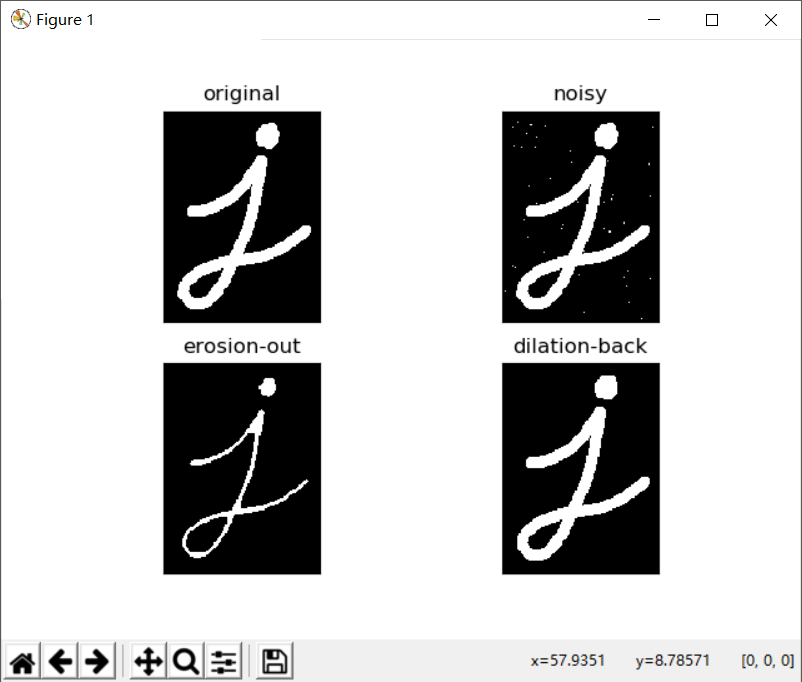

于是，我们先腐蚀，再扩张，一定程度上也可以达到去噪的效果。这也就是所谓的==Opening操作==
在这里插入图片描述
代码如下：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
def morphological_ops():
	img = cv2.imread("i.png")
	img_noise = copy.deepcopy(img)
	# add some noise to original image
	rows, cols = img_noise.shape[:2]
	for n in range(50):
		i = random.randint(0, rows - 1)
		j = random.randint(0, cols - 1)
		img_noise[i, j] = 255

	kernel = np.ones((5, 5), dtype=np.uint8)
	erosion = cv2.erode(img_noise, kernel)
	dilation = cv2.dilate(erosion, kernel)

	plt.subplot(221), plt.imshow(img[:, :, ::-1])
	plt.xticks([]), plt.yticks([]), plt.title("original")

	plt.subplot(222), plt.imshow(img_noise[:, :, ::-1])
	plt.xticks([]), plt.yticks([]), plt.title("noisy")

	plt.subplot(223), plt.imshow(erosion[:, :, ::-1])
	plt.xticks([]), plt.yticks([]), plt.title("erosion-out")

	plt.subplot(224), plt.imshow(dilation[:, :, ::-1])
	plt.xticks([]), plt.yticks([]), plt.title("dilation-back")

	plt.show()

3. 腐蚀+扩张（opening操作）

直接用下面这行代码，效果和先腐蚀，再膨胀一样。

1
opening = cv2.morphologyEx(img, cv2.MORPH_OPEN, kernel)

在这里插入图片描述

4. 扩张+腐蚀（closing操作）

opening的逆操作，可以用来消除图像中的一些黑点噪声。

1
closing = cv2.morphologyEx(img, cv2.MORPH_CLOSE, kernel)

在这里插入图片描述

5. 梯度运算

1
gradient = cv2.morphologyEx(img, cv2.MORPH_GRADIENT, kernel)

在这里插入图片描述

6. OpenCV内置函数生成structuring element

上述都是我们手动用numpy生成了一个5*5的kernel，有时候我们可能需要多种类型的kernel，也可以用内置函数cv2.getStructuringElement().来生成kernel，OpenCV中的术语为structuring element 。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
# Rectangular Kernel
>>> cv2.getStructuringElement(cv2.MORPH_RECT,(5,5))
array([[1, 1, 1, 1, 1],
       [1, 1, 1, 1, 1],
       [1, 1, 1, 1, 1],
       [1, 1, 1, 1, 1],
       [1, 1, 1, 1, 1]], dtype=uint8)

# Elliptical Kernel
>>> cv2.getStructuringElement(cv2.MORPH_ELLIPSE,(5,5))
array([[0, 0, 1, 0, 0],
       [1, 1, 1, 1, 1],
       [1, 1, 1, 1, 1],
       [1, 1, 1, 1, 1],
       [0, 0, 1, 0, 0]], dtype=uint8)

# Cross-shaped Kernel
>>> cv2.getStructuringElement(cv2.MORPH_CROSS,(5,5))
array([[0, 0, 1, 0, 0],
       [0, 0, 1, 0, 0],
       [1, 1, 1, 1, 1],
       [0, 0, 1, 0, 0],
       [0, 0, 1, 0, 0]], dtype=uint8)
